HOME > PRODUCTS CENTER > BS 10 TABLE D FLANGE
BS 10 TABLE D FLANGE
Print The Page
T/D : PLATE FLANGE, SLIP ON FLANGE, BLIND FLANGE, WELD NECK FLANGE, SCREWED FLANGE
FLAT FACE (FF)
Shandong Hyupshin Flanges Co., Ltd, BS T/D Flanges ManufacturerShandong Hyupshin Flanges Co., Ltd, BS T/D Flanges Manufacturer
Shandong Hyupshin Flanges Co., Ltd, BS T/D Flanges ManufacturerShandong Hyupshin Flanges Co., Ltd, BS T/D Flanges Manufacturer
Shandong Hyupshin Flanges Co., Ltd, BS T/D Flanges Manufacturer
British Standard BS 10 : 1962 - Specification for Flanges and Bolting for Pipes, Valves, and Fittings. This covers plain, boss, integrally cast or forged, and welding neck type flanges, in ten tables. Although BS 10 is obsolescent, it remains in use for the dimensions of light duty, economy stainless steel flanges in applications where corrosion resistance and/or hygiene, rather than high pressures and temperatures, are the primary considerations. The following tables detail the applicable standard dimensions from Tables D, E, F and H of BS 10.
Flange Dimensions & Approximate Masses
BRITISH BS 10 TABLE D FLANGE SPECIFICATION

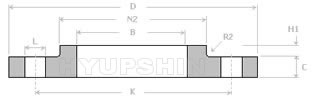

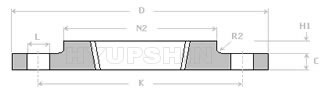

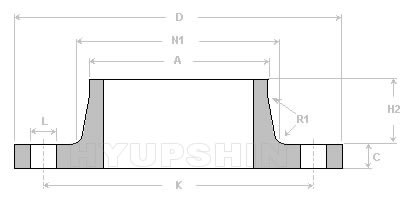

N.B. SIZE D K L A C N1 N2 B H1 H2 R1 R2 HOLES
IN mm
½" 15 95.3 66.8 14.5 21.3 4.8 27.0 33.3 22.4 9.5 22.2 6.4 1.6 4
¾" 20 101.6 73.2 14.5 26.7 4.8 33.3 38.1 27.7 11.1 22.2 6.4 1.6 4
1" 25 114.3 82.6 14.5 33.5 4.8 42.9 47.6 34.6 11.1 22.2 6.4 1.6 4
1 ¼" 32 120.7 87.4 14.5 42.2 6.4 49.2 55.6 43.2 11.1 25.4 6.4 1.6 4
1 ½" 40 133.4 98.6 14.5 48.3 6.4 58.7 61.9 49.5 12.7 28.6 6.4 1.6 4
2" 50 152.4 114.3 17.5 60.5 7.9 69.9 74.6 62.0 12.7 28.6 6.4 1.6 4
2 ½" 65 165.1 127.0 17.5 73.2 7.9 82.6 90.5 74.7 15.9 31.8 6.4 1.6 4
3" 80 184.2 146.1 17.5 88.9 9.7 101.6 106.4 90.7 15.9 34.9 6.4 1.6 4
3 ½" 88 203.2 165.1 17.5 101.6 9.7 114.3 119.1 103.4 17.5 34.9 6.4 1.6 4
4" 100 215.9 177.8 17.5 114.3 9.7 130.2 133.4 116.1 19.1 41.3 9.5 3.2 4
5" 125 254.0 209.6 17.5 141.2 12.7 152.4 160.3 143.8 19.1 44.5 9.5 3.2 8
6" 150 279.4 235.0 17.5 168.4 12.7 184.2 185.7 171.7 19.1 47.6 9.5 3.2 8
8" 200 336.6 292.1 17.5 219.2 12.7 241.3 241.3 221.5 22.2 50.8 9.5 3.2 8
10" 250 406.4 355.6 22.2 273.1 16.0 292.1 298.5 276.4 27.0 63.5 9.5 3.2 8
12" 300 457.2 406.4 22.2 323.9 19.1 342.9 349.3 325.9 28.6 69.9 9.5 4.8 12
14" 350 527.1 469.9 25.4 355.6 22.2 406.4 - 359.2 - 73.0 9.5 4.8 12
16" 400 577.9 520.7 25.4 406.4 22.2 - - 410.5 - - - - 12
18" 450 641.4 584.2 25.4 457.2 25.4 - - 461.8 - - - - 12
20" 500 704.9 641.4 25.4 508.0 28.6 - - 513.1 - - - - 16
24" 600 825.5 755.7 28.7 609.6 31.8 - - 616.0 - - - - 16
Certificates
ISO9001-2015 TUV Rheinland for flanges manufacturing and sales

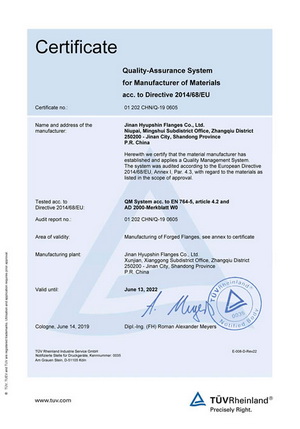

CE PED 2014/68/EU, AD2000 W0 W0, for quality assurance for flanges manufacturer of materials
CE PED 2014/68/EU, AD2000 W0 W9
ISO9001:2015
UKCA PER 2016

Production Capacity & Purchase Details
1. Supply Flange Dimension DN15 - DN2000 (1/2" - 80"), Forged Flange.
2. Material Carbon Steel: ASTM A105, S235JR, C22.8, RST37.2, ST37, P245GH, P250GH, ASTM A181, Q235
3. Material Stainless Steel: ASTM A182 F304, F304L, F316, F316L, F321 etc.
4. Flanges Anti Rust: Anti Rust Oil, Black Paint, Yellow Paint Coating, Hot Dipped Galvanized, Cold Galvanized etc.
5. Monthly Output: 3000 tons per Month.
6. Delivery Terms: CIF, CFR, FOB, EXW.
7. Payment Terms: Wire Transfer (T/T), Irrevocable L/C at Sight etc.
8. Minimum Order Quantity: 1Ton or 100Pcs.
9. Quality Guarantee: EN10204 3.1 Certificate, Mill Certificate, Third Party Inspection, Free Replacement Service.
